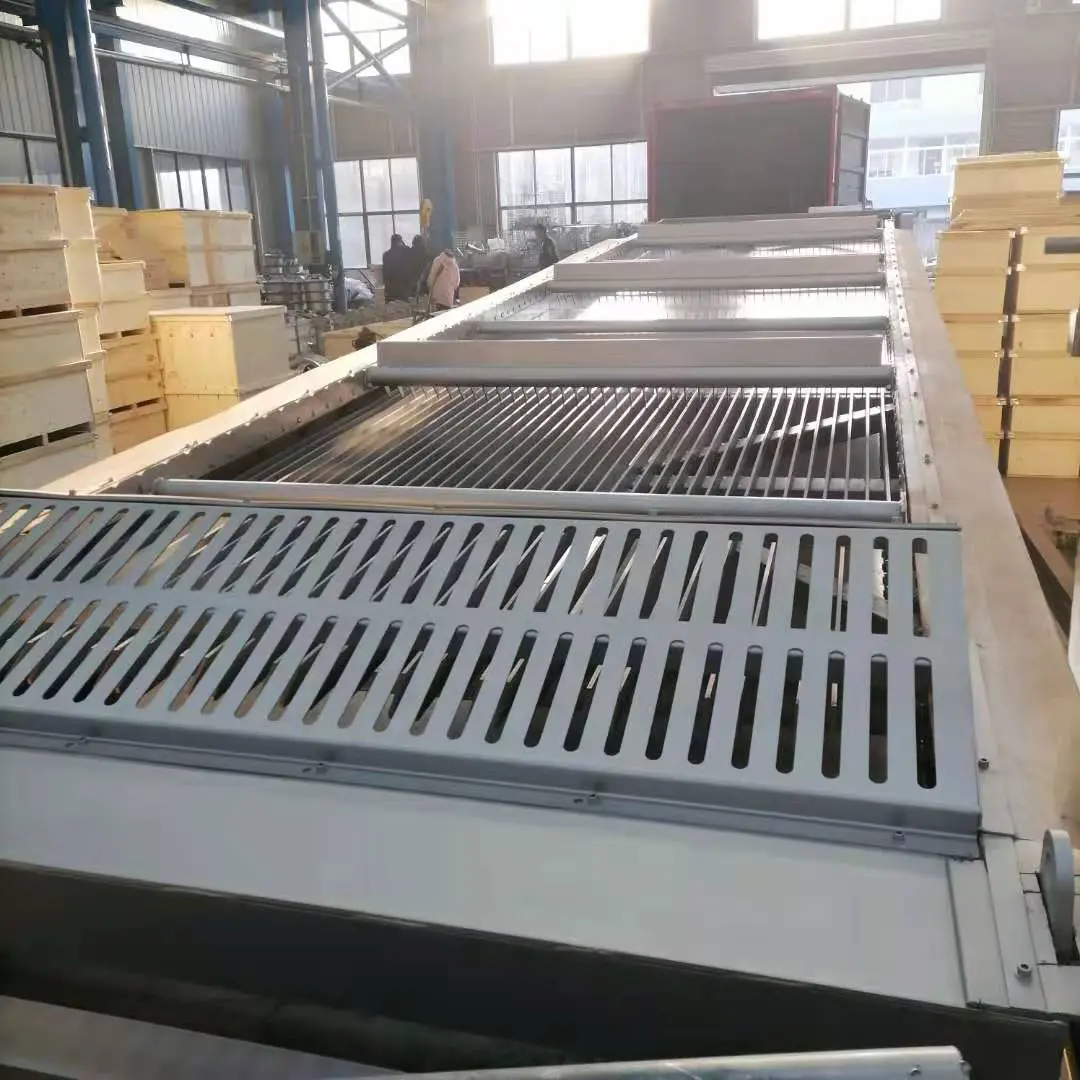

雨水泵站不銹鋼旋耙式格柵排渣機
工作原理
該裝置利用旋轉的耙齒從水中鏟起固體雜物，隨著耙齒的轉動，雜物被提起至頂部，並通過刮刀機構排出，實現固液分離。

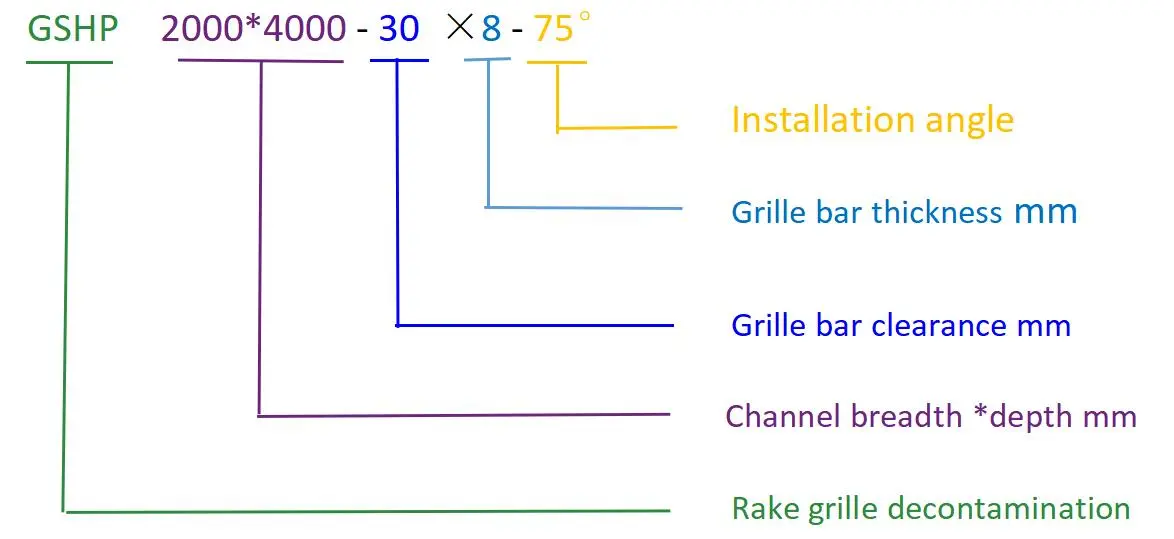

模型外延模型
主要技術參數及安裝尺寸
主要參數及尺寸 | 設備型號 地源熱泵 | |||||||||||
800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |
通道寬度B1毫米 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
通道下方裝置寬度B mm | 700 | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 | 2300 | 2500 | 2700 | 2900 |
設備總寬度B2 mm | 1080 | 1280 | 1480 | 1680 | 1880 | 2080 | 2280 | 2480 | 2680 | 2880 | 3080 | 3280 |
通道深度H mm | 1000~15000（用戶自訂） | |||||||||||
設備高於通道高度H mm | 小時+1350 | |||||||||||
排料口高度h mm | 400~1500用戶自訂，依常規，800 | |||||||||||
安裝角度α | 60°、65°、70°、75°、80°（建議75°） | |||||||||||
格柵條間隙b mm | 10、15、20、30、40、50、60、80、100 | |||||||||||
馬達功率kw | 0.75~1.1 | 1.1~2.2 | 2.2~3 | |||||||||
選型所需參數說明：
渠道寬度B、渠道深度H、最高水位H1、格柵間距b、材質需求。其他非強制標準！

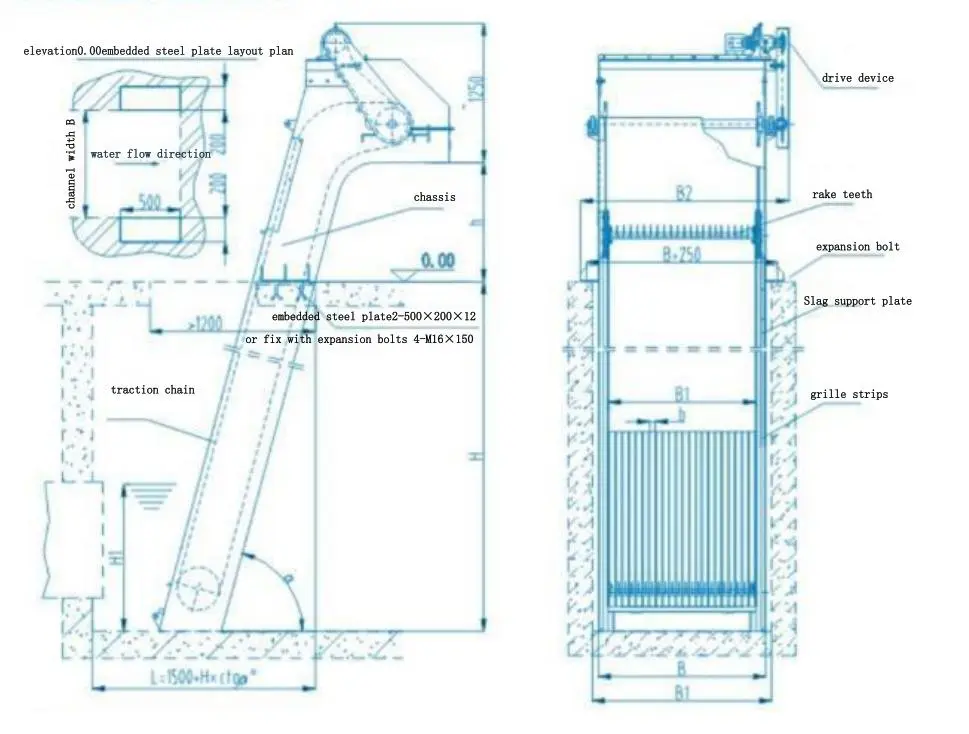

旋耙式格柵除污機外形圖：
水流量計
型號：地源熱泵 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
格柵前水位 m | 1 | |||||||||||
流體速度 m/s | 1 | |||||||||||
20 | 3.34 | 4.51 | 6.57 | 6.85 | 8.03 | 9.19 | 10.37 | 11.55 | 12.71 | 13.88 | 15.06 | 16.22 |
三十 | 3.75 | 5.07 | 6.39 | 7.71 | 9.03 | 10.36 | 11.67 | 十三 | 14.32 | 15.63 | 16.95 | 18.27 |
40 | 4 | 5.41 | 6.82 | 8.22 | 9.63 | 11.01 | 12.44 | 13.85 | 15.26 | 16.66 | 18.07 | 19.48 |
50 | 4.17 | 5.63 | 7.12 | 8.57 | 10.02 | 11.47 | 12.96 | 14.5 | 15.86 | 17.4 | 18.18 | 20.26 |
60 | 4.27 | 5.8 | 7.3 | 8.8 | 10.32 | 11.81 | 13.34 | 14.82 | 16.4 | 17.82 | 19.41 | 20.88 |
80 | 4.43 | 6.02 | 7.59 | 9.14 | 10.68 | 12.23 | 13.85 | 15.4 | 16.94 | 18.49 | 20.11 | 21.66 |
100 | 4.57 | 6.15 | 7.75 | 9.35 | 10.94 | 12.57 | 14.15 | 15.73 | 17.73 | 18.9 | 20.57 | 22.15 |
闡明：
如需控制分配器，常規控制為手動控制，電氣控制可配PLC接口；可與其他設備聯動；可採用時間控制；可採用液位控制，當出現意外高水位時，可立即啟動除污機，不受週期的限制；可控制液位差，在停機期間，若格柵機位立即堵塞，當格柵前水位差達到的水位低達到的水位時，可立即啟動。
當用戶需要時，應在訂貨時註明。
主要部件
1.耙齒： 用於攔截和收集碎片，通常由不銹鋼製成，具有耐腐蝕性。
2.驅動單元： 提供動力旋轉耙齒。
3. 螢幕條： 裝置的固定部分，用於攔截較大的碎片。
4.放電機制： 清除設備中收集的碎片。
特徵
1.高度自動化： 能夠連續運行，自動清除碎片，只需最少的人工幹預。
2.高效能： 適用於各種水質，有效攔截不同大小的懸浮物。
3.耐腐蝕性強： 主要部件採用不銹鋼或防腐材料製成，適用於惡劣的水環境。
4.運作穩定： 結構簡單，故障率低，維護方便。
5.適用性廣： 廣泛應用於污水處理廠、抽水站、河川等環境。
應用
1、市政污水處理： 攔截污水中的漂浮物和懸浮物。
2.工業廢水處理： 工業廢水中固體雜質的預處理。
3.雨水處理： 清除雨水中的樹葉、塑膠和其他碎片。
4. 河川清潔： 清除河流、湖泊和其他水體中的漂浮物。
優勢
1.高效攔截： 篩條之間的間隙可以調整，以適應不同尺寸的碎片。
2.節能環保： 運轉過程中能耗低，減少二次污染。
3.易於維護： 結構設計合理，拆卸、清洗方便。
